海康威视梯控

一. 梯控的组成：

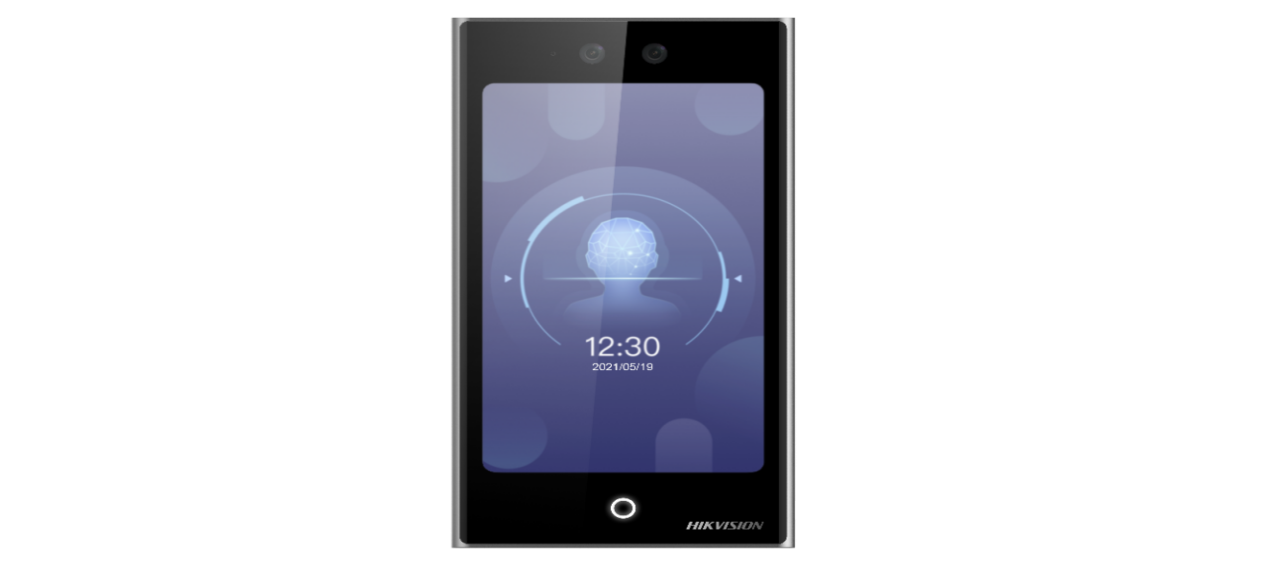

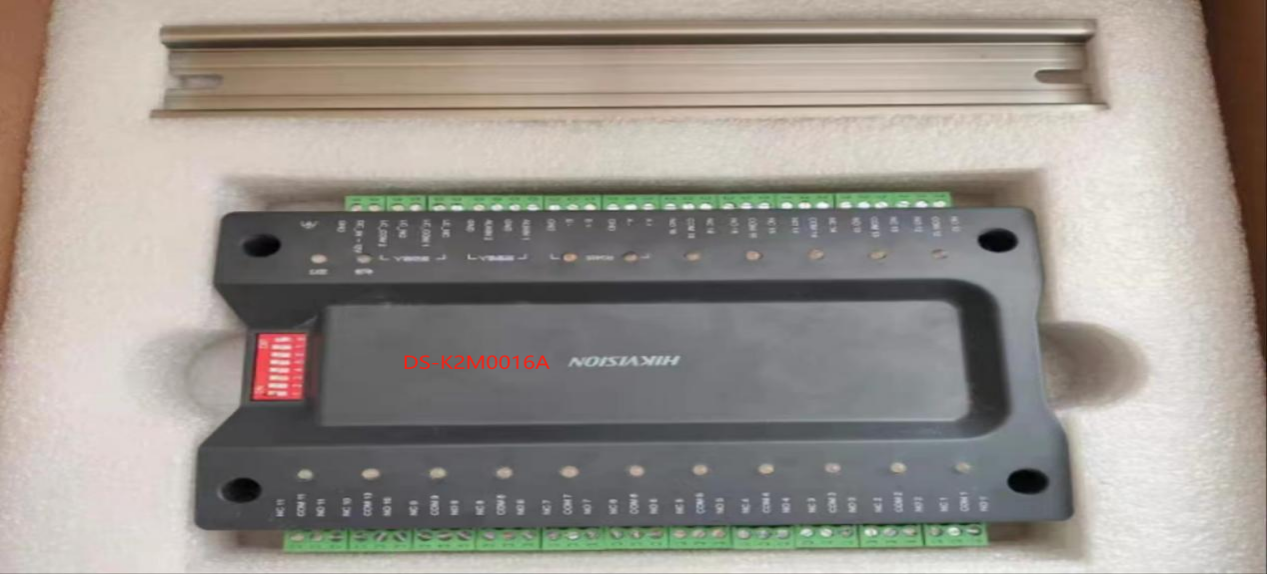

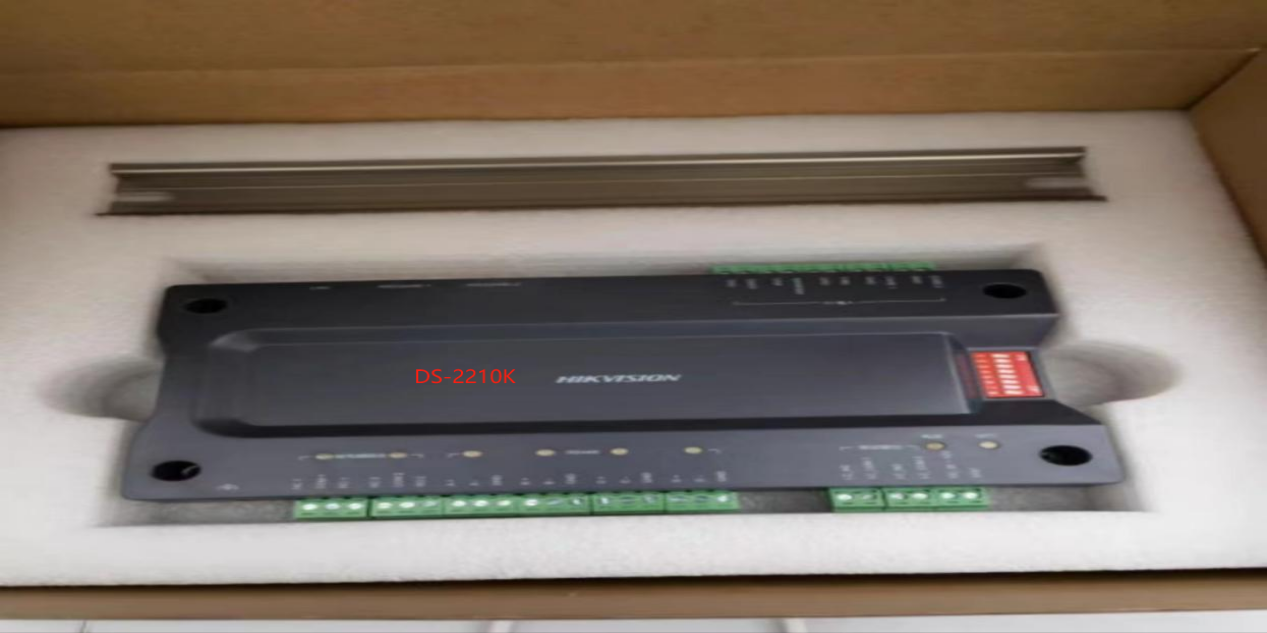

主控模块（DS-K2210）+分控模块（DS-K2M0016A）+读卡器或其它前端设备（人脸机）

二 . 组成介绍：

1、主控模块：

（1）每个主控模块可接入3组不同模式的分控，每组最多8个，控制128层；

（2）支持接入火警按钮，维护按钮和紧急按钮；

（3）可通过WEB端、4200客户端和其它平台软件进行管理。

2、分控模块：

（1）分控模块通过485方式手拉手接入到主控；

（2）每个继电器对应一个楼层，可通过主控模块控制楼层状态为受控、自由和禁止。

3、读卡器或其它前端设备：

（1）读卡器可通过485或维根方式接入主控模块；

（2）读卡器支持多种认证方式，如刷卡、指纹、刷卡+指纹、超级密码等；

（3）每个主控模块最多可接入2个读卡器。

3. 功能介绍：

梯控联动模块处于按键模式下，控制电梯轿厢里面楼层按键。

梯控主机（DS-K2210）外接读卡器，刷卡验证通过后，释放此卡有权限的电梯楼层，可以按电梯按键到达目标楼层。

4. 对接方式：

梯控主机 （DS-K2210）、梯控分控模块（DS-K2M0016A）放置在轿厢顶部，然后由电梯内网桥传输到管理电脑。

5. 硬件接线：

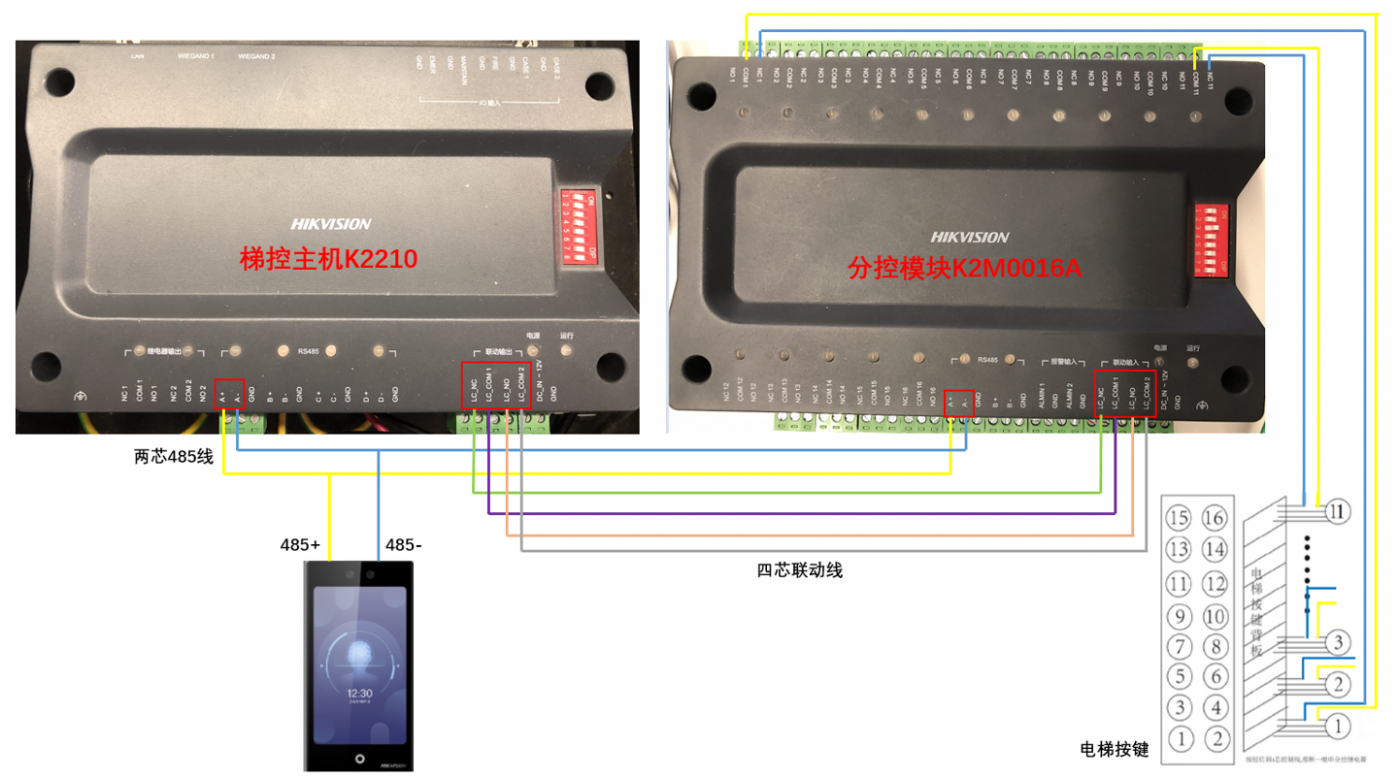

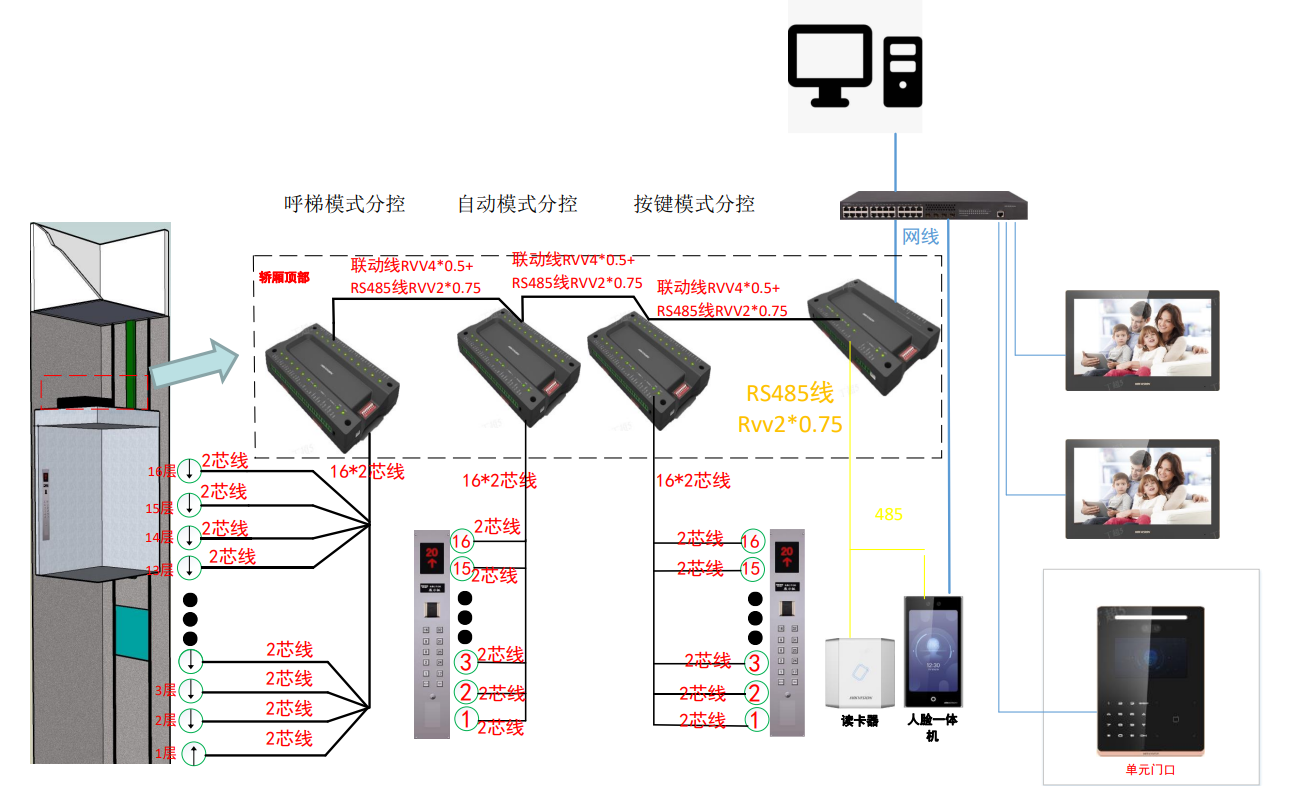

主控与分控之间通过6芯线连接，其中两芯485线，主机和分控模块485接A+,A-，4芯联动输出线；分控与分控之间同样通过6芯线并联，读卡器或人脸机通过485两芯线连接。

（1）先与电梯厂家确定，找出使能电梯按钮的信号线；

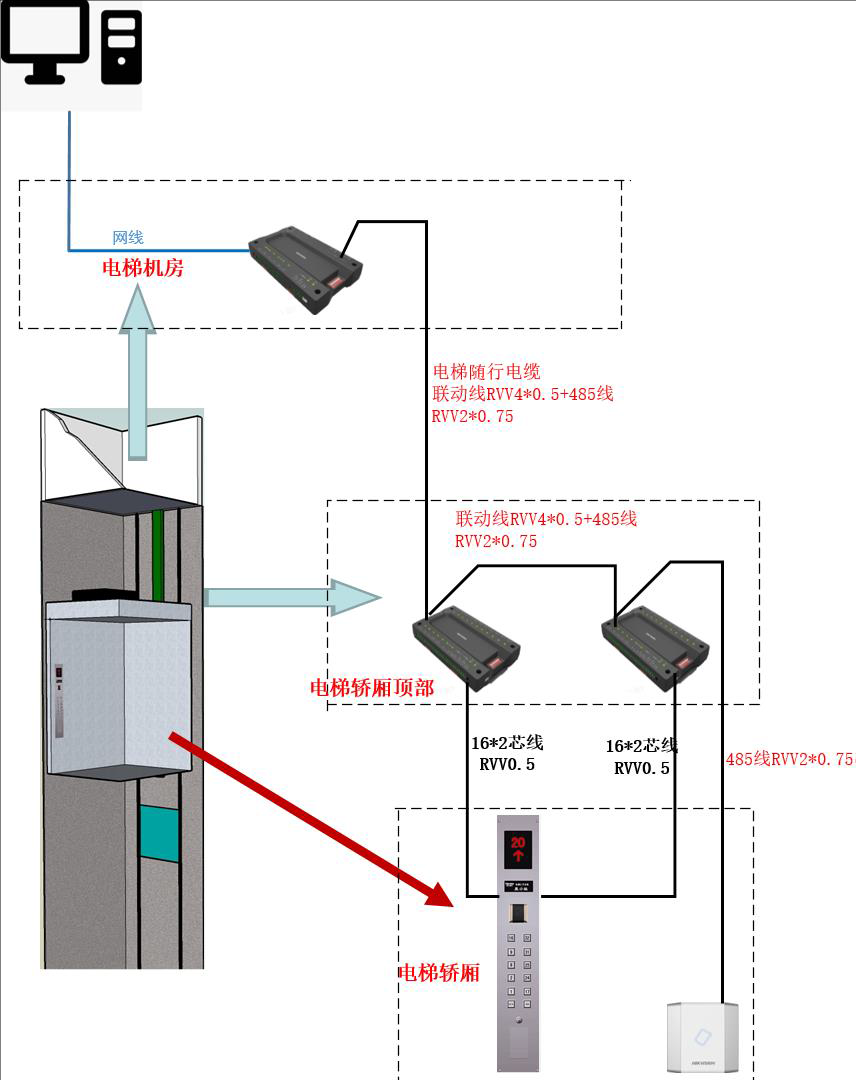

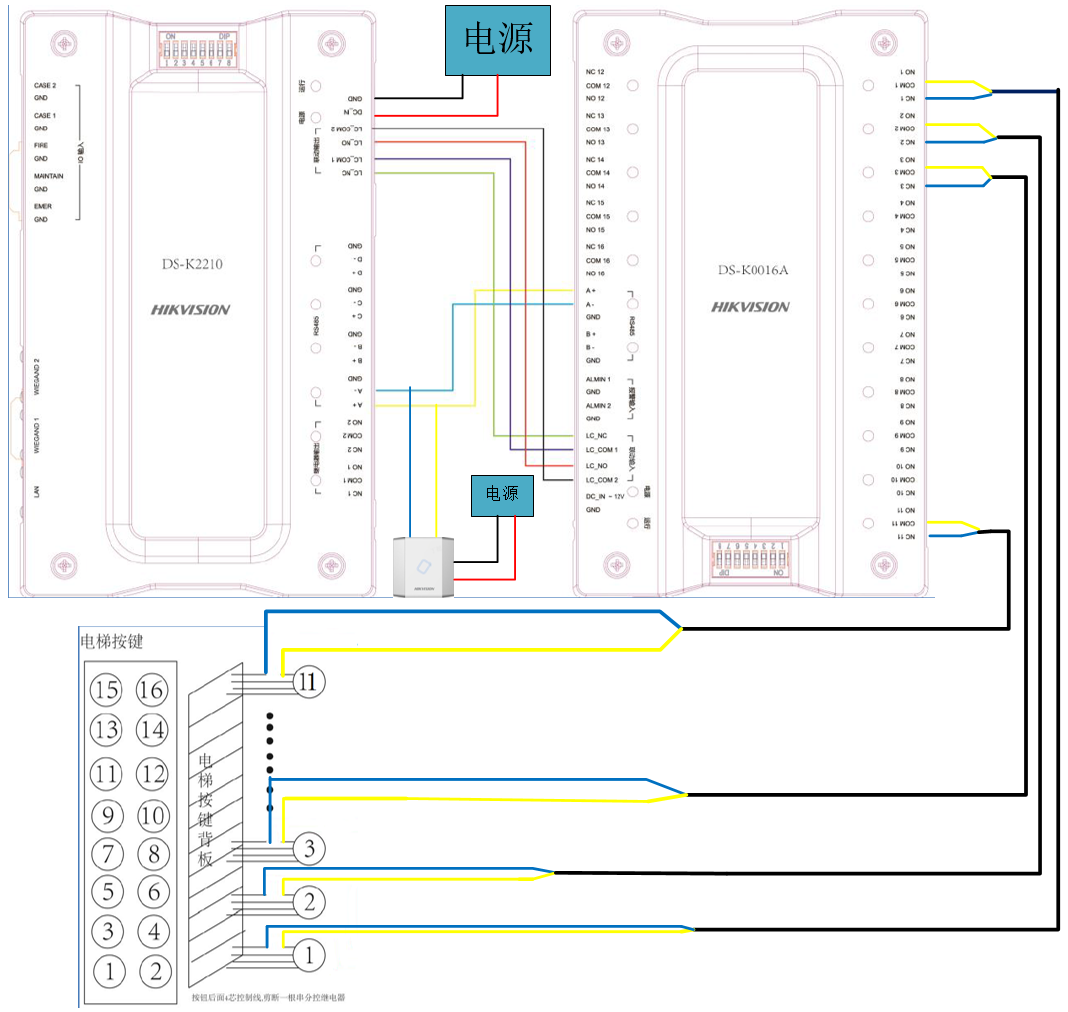

（2） 梯控分控模块（DS-K2M0016A）端子NC\COM串联接至电梯按钮的其中一根信号线，如下图所示；

（3）主控、分控、读卡器均需要12v电源供电。

(4) 拨码，梯控分控模块的拨码：3~10。默认：拨码3，代表控制的楼层是1~16层，拨码4代表17-33层；以此类推，如拨码10，代表控制的楼层113~128层。

三. 配置与调试

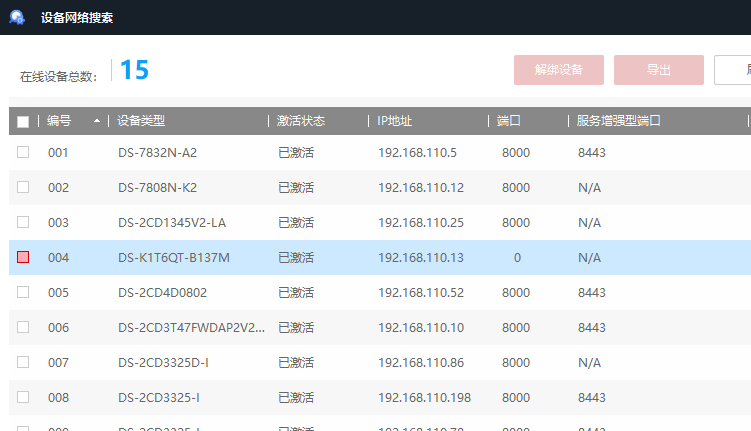

(1).先通过海康的设备搜索工具，激活并修改人脸机及梯控主机IP地址。

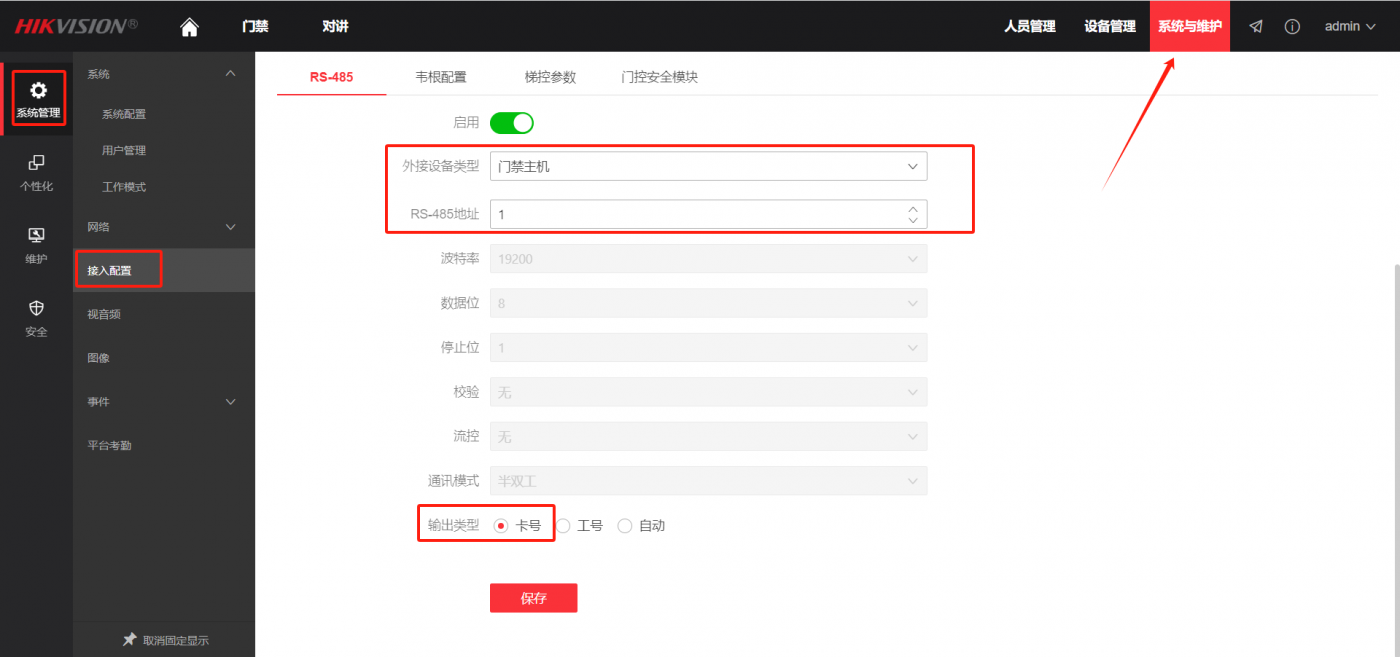

(2).如果过刷脸方案控制梯控，先登陆人脸机网页端，将485协议设置为门禁主机，地址为：1  完成后，请重启梯控主机及人脸机。

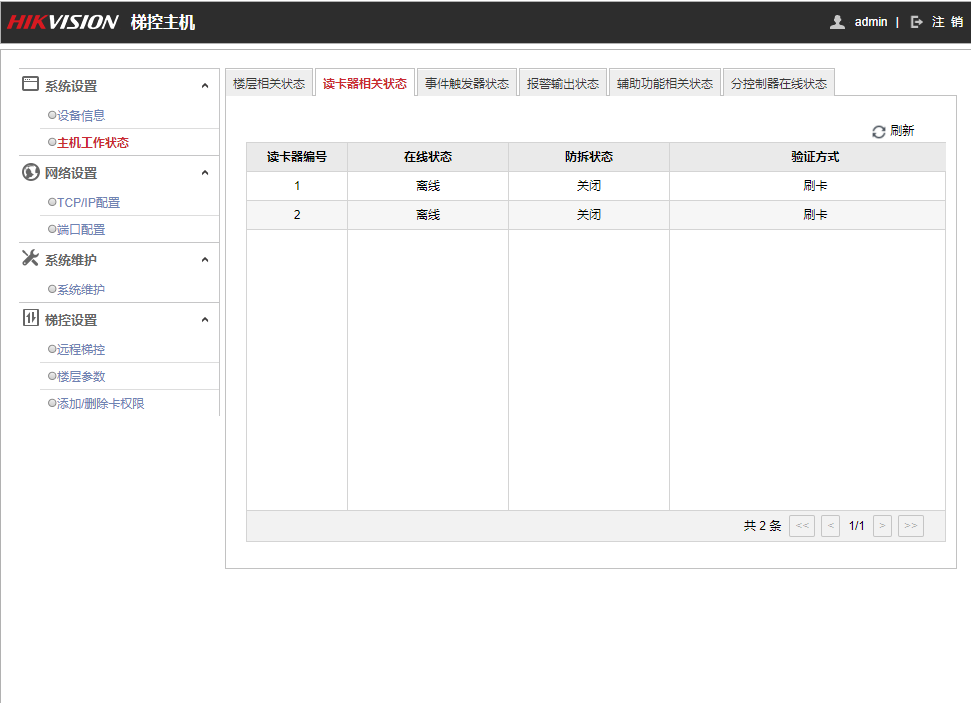

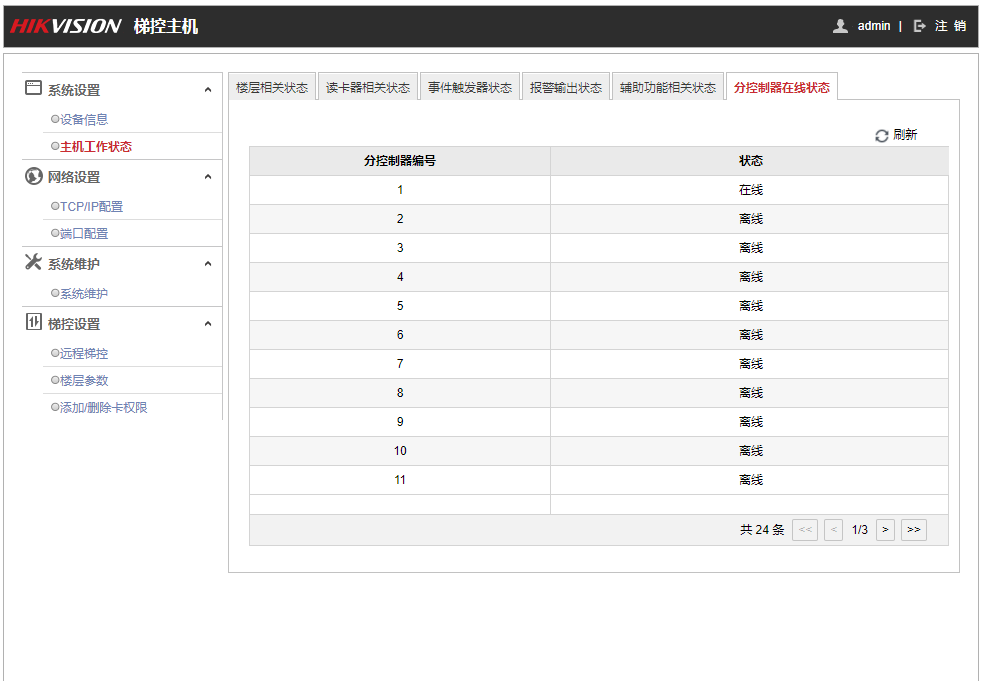

(3).然后登陆梯控网页端，查看读卡设备及梯控副板是否为：在线状态   如果不在线请检查485接线，及设备拨码。

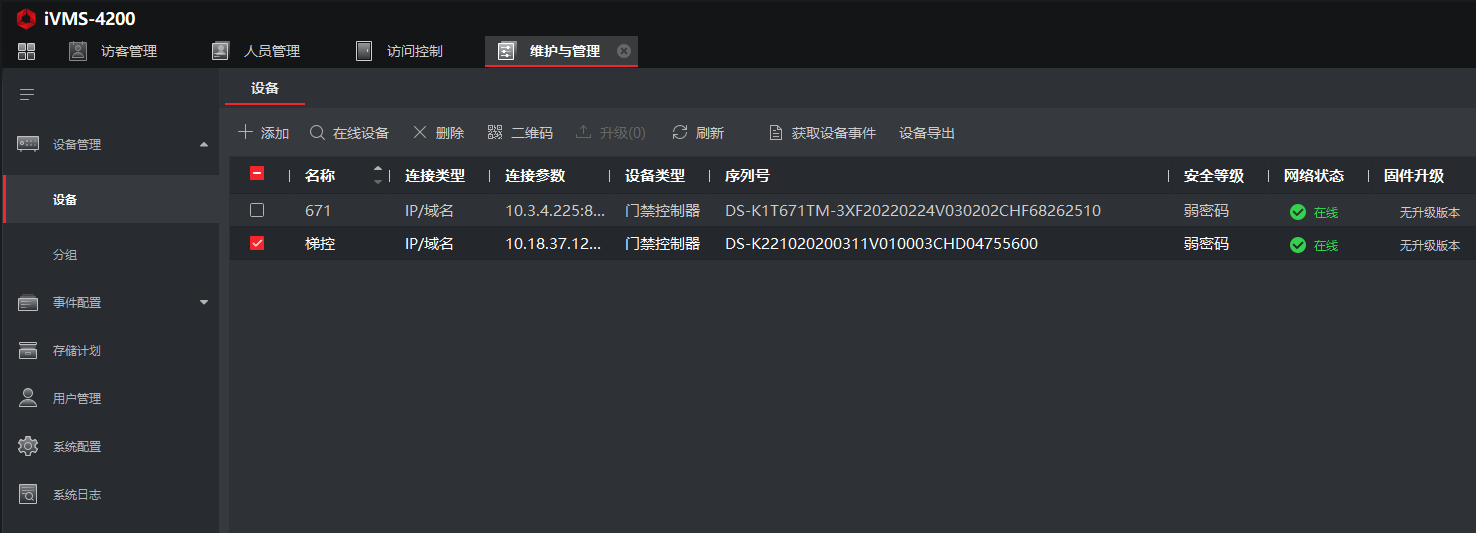

(4). 添加设备：维护与管理-设备管理-设备，输入名称、IP地址、端口号、用户名以及密码；（若有人脸一体机则同时需要添加梯控设备与人脸设备）；

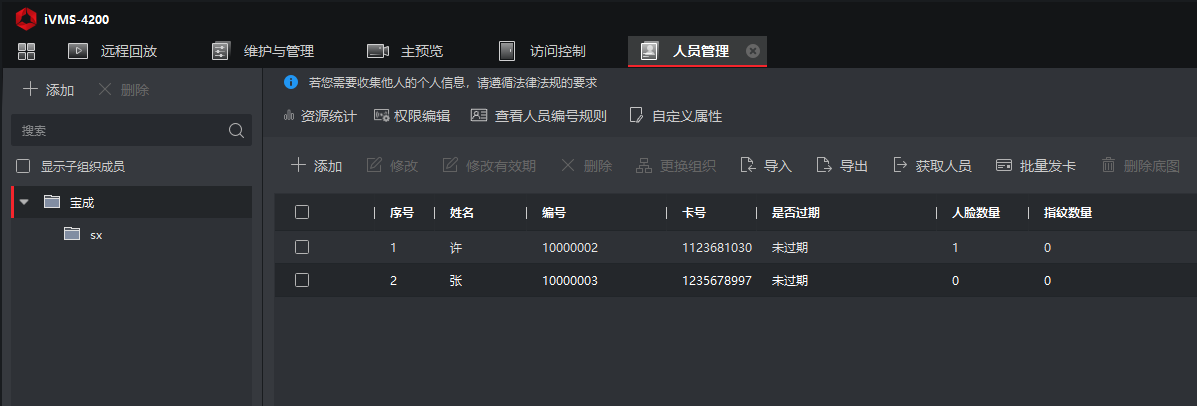

(5). 添加人员：人员管理-新建组织-添加人员 (注意：如果是人脸机方案注意一定要添加10位卡号，否则无法与梯控通讯！！！)

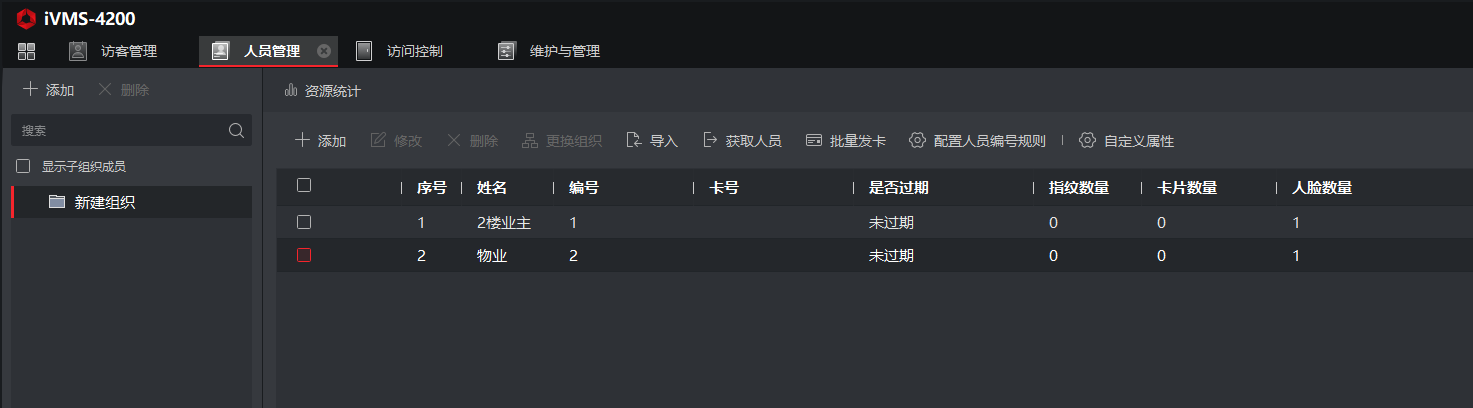

4200需要添加梯控主机和人脸门禁设备在线，点击人员管理里添加人员信息，添加人脸和卡号信息

（现场实际不用卡的情况下也需要手动编辑添加卡号，卡号要求1、2、3开头的10位数卡号，比如1234567897）

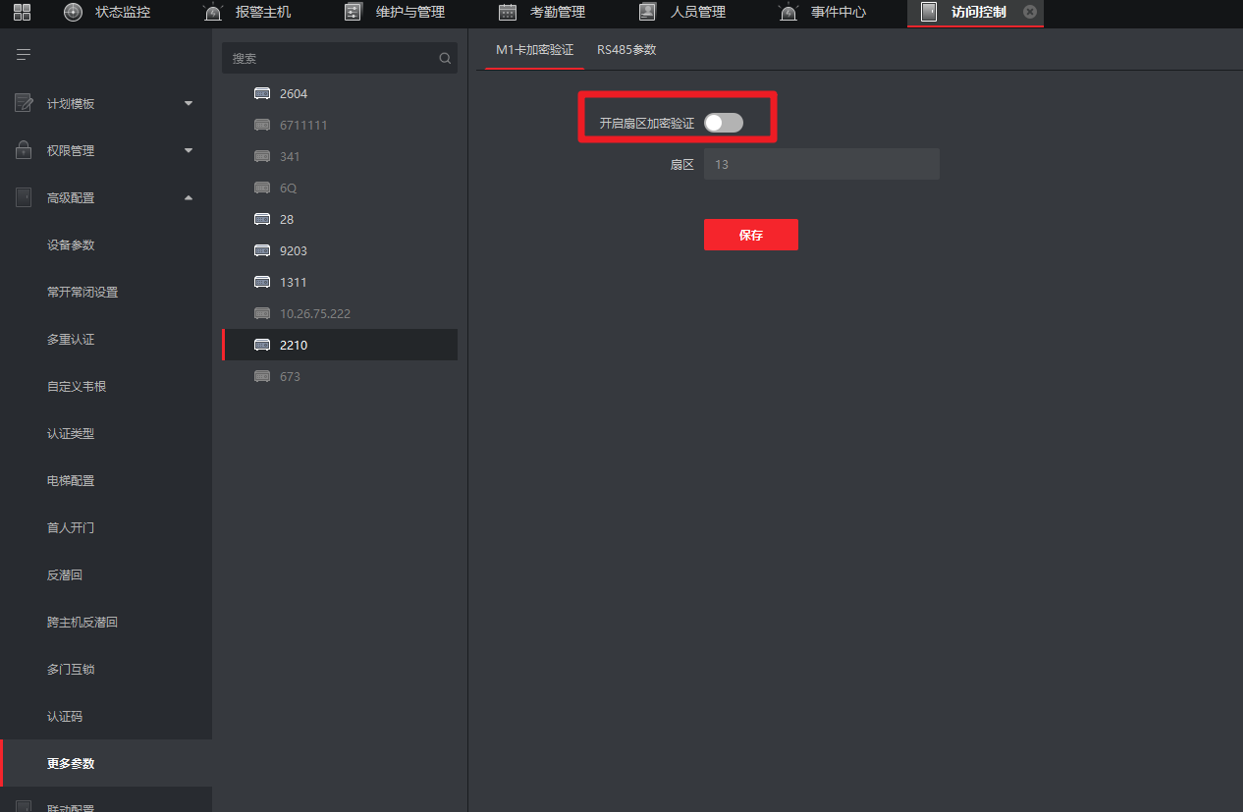

4200-访问控制-高级配置-更多参数里选中梯控主机设备，在M1卡加密验证里把开启扇区加密验证的按钮关闭，保存即可。

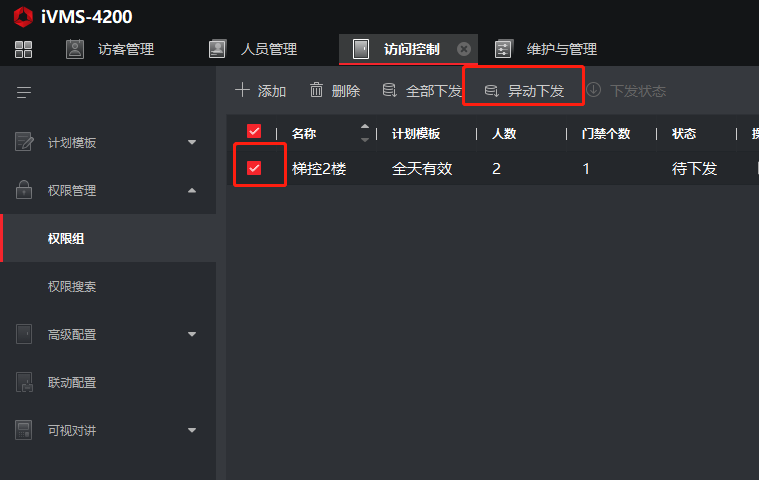

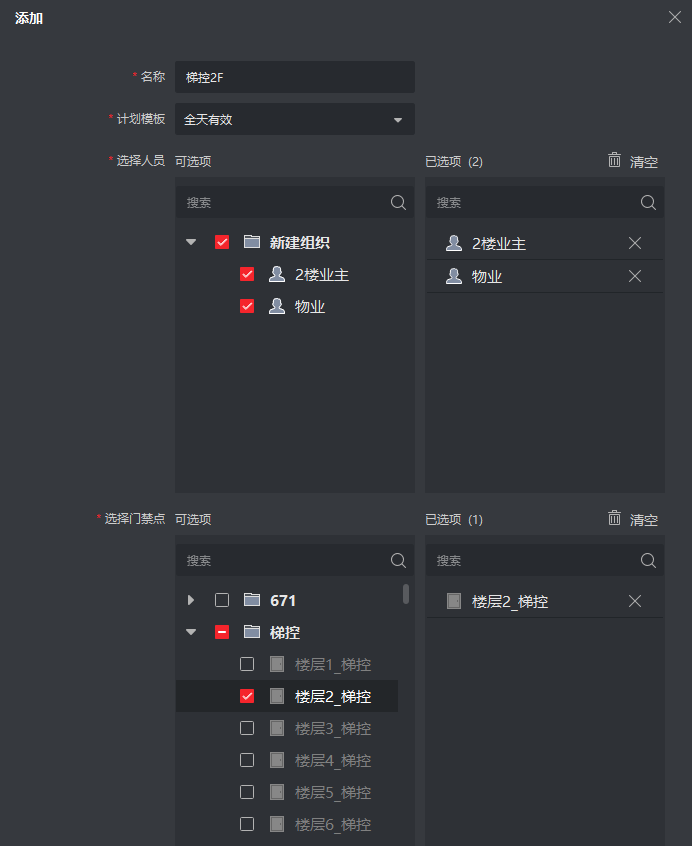

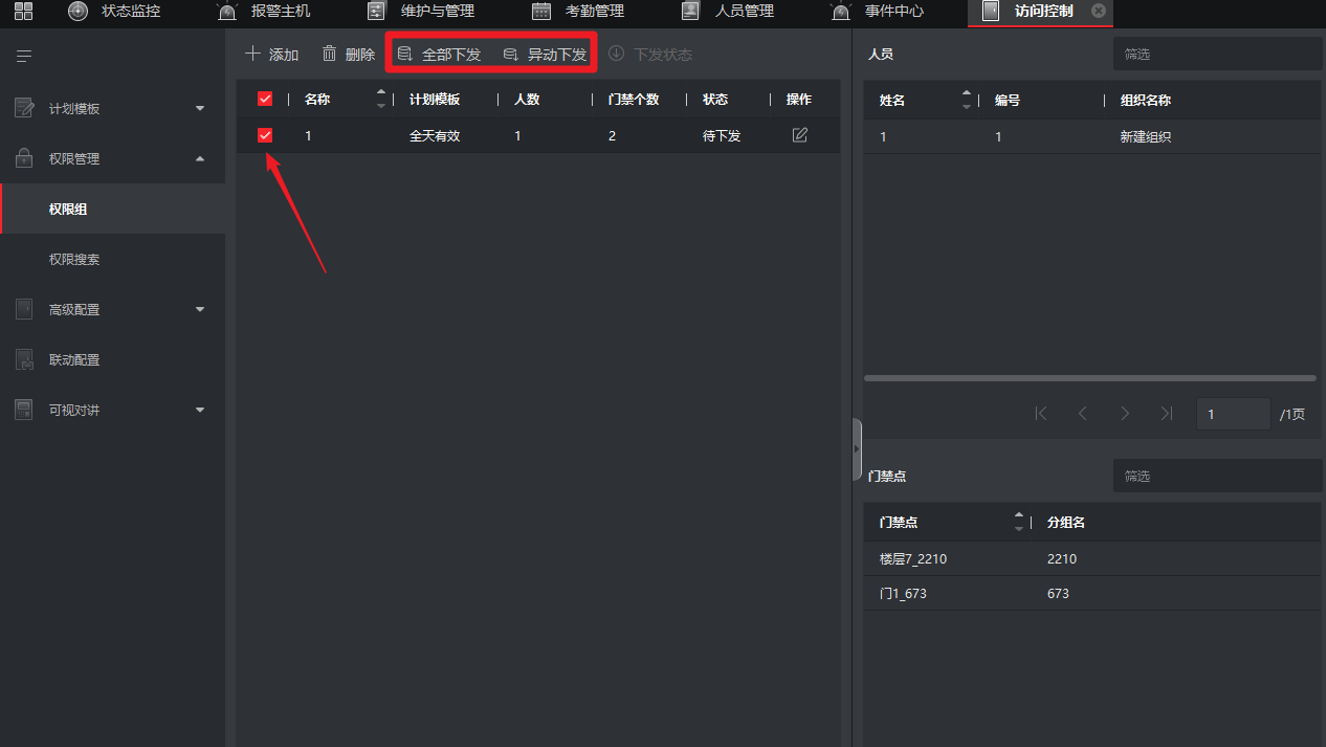

（6）. 权限下发：访问控制-权限管理-权限组-添加权限组，选择对应的人员和梯控楼层，确定后，选择异动下发，下发成功即可正常使用。

若下发失败，点击后面详情查看对应的原因。

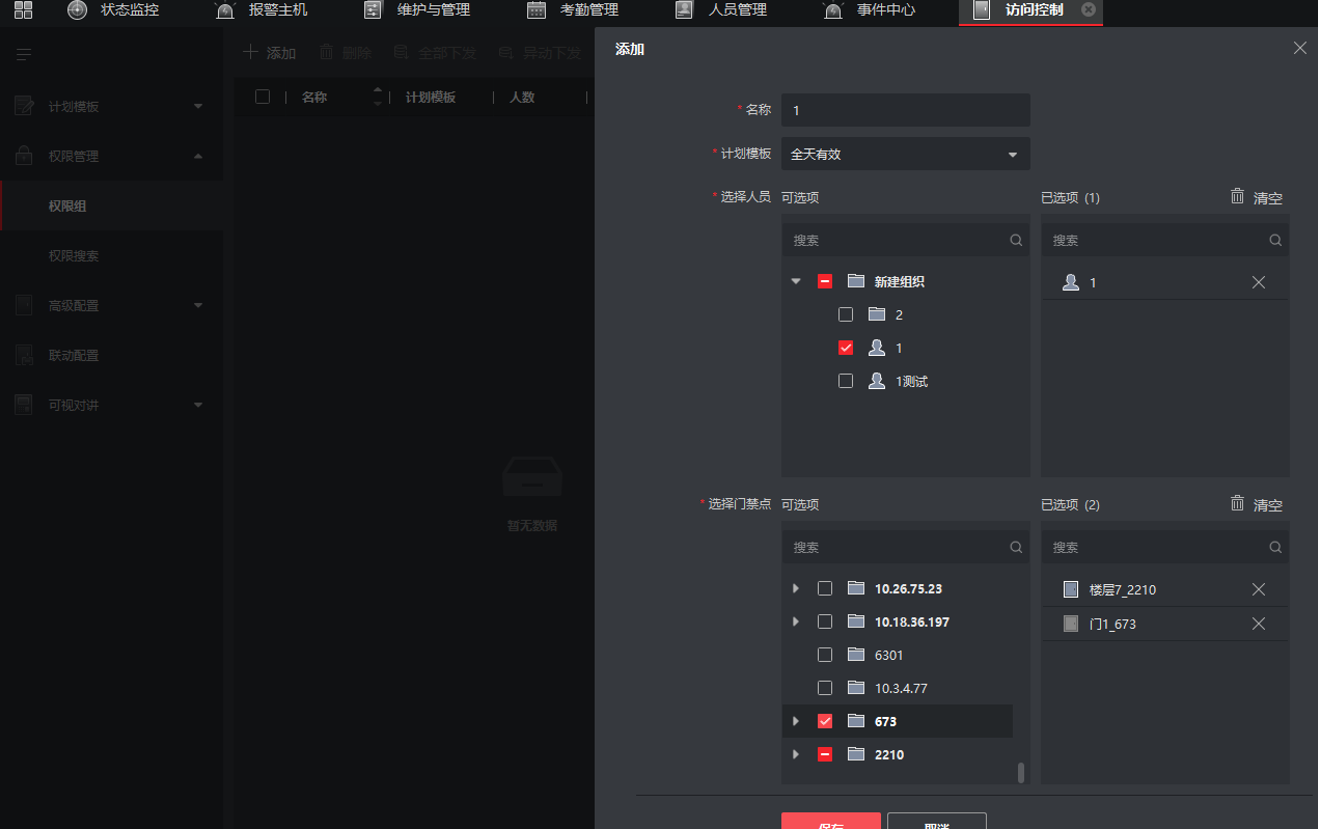

4200-访问控制-权限管理-权限组里点添加，选择需要下发的人员和该人员拥有的楼层权限（此文档案例是7楼的权限）和人脸门禁设备，点保存，勾选该权限组点下发

（新设备首次下发可以选全部下发，后续新增/删除人员点异动下发）

功能验证

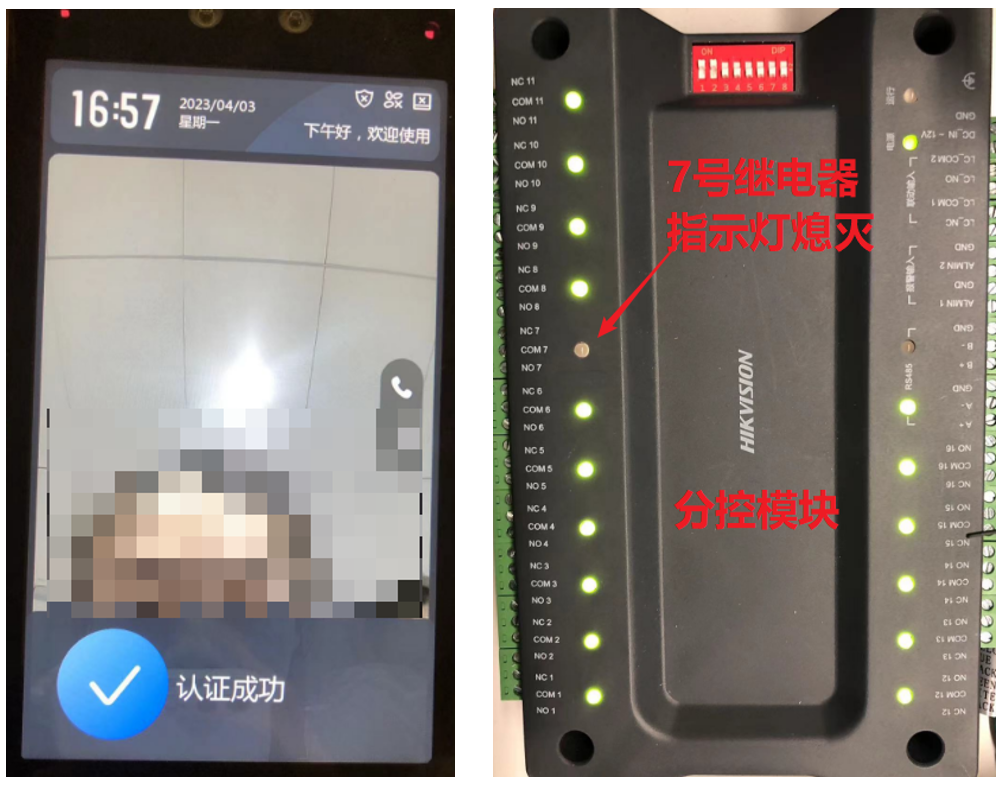

员工A刷脸通过后，分控模块上接7楼的电梯按钮的继电器有动作，对应的指示灯熄灭。

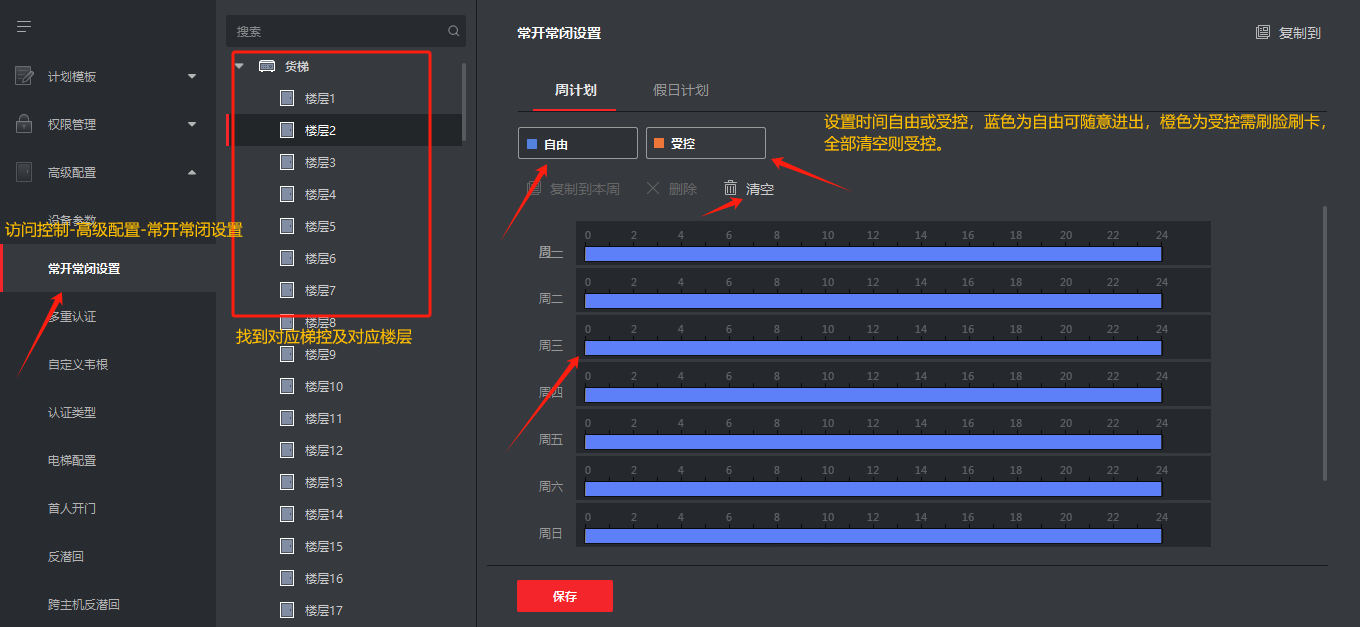

（7）. 常开常闭设置，访问控制-高级配置-常开常闭设置。默认受控，蓝色表自由（常开），橙色表禁用（常闭）。

四.常见问题

梯控通电启动之后会滴滴的响，检查主控和分控之间4芯联动线是否正常接好，若4芯联动线通讯异常，分控会发出报警声音。

五. 如何配货和做报价

在客户找我们要报价之前先询问客户电梯需要控制的楼层有多少层，电梯内有无到管理电脑的线路，刷卡设备需要人脸还是卡片

例：假如客户的电梯是18层，且无线路到管理电脑，使用人脸。

那么我们需要使用一台梯控主机2210K、两台分控机0016A、一台人脸机673M、一个12v10a集中供电、一对电梯网桥、一台五口交换机、设备箱一个、辅材网线若干。

1、一台梯控主机最多可控128层，一台分控机可控16层，主机可配多台分控机使用。

2、梯控主机、分控机和人脸机是不配有电源的，我们需要另外配一个12v电源。建议使用集中供电。

3、线材：电梯轿顶到楼层按键一般是3-5米，一条8芯网线可接4个楼层按键，例：接9个楼层则需15米网线

电梯网桥所需的线材根据现场使用情况
